气动调节阀

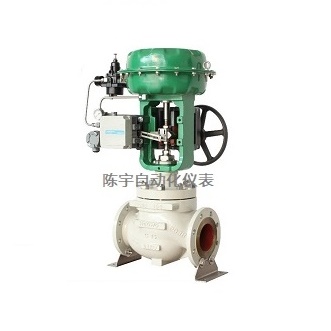

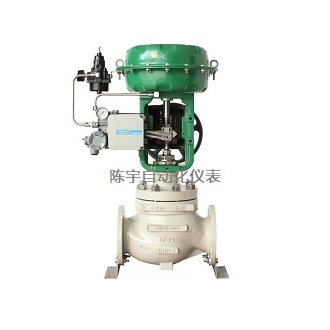

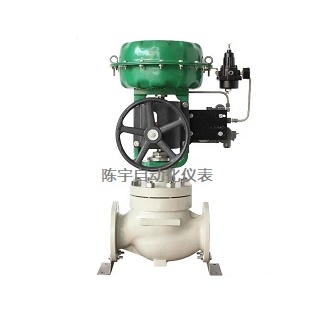

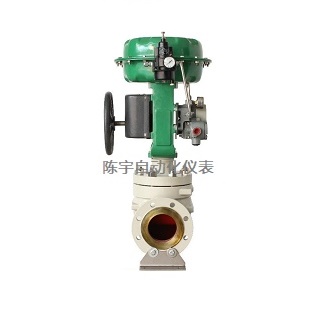

CV3000 气动单座 套筒调节阀
质量稳定
价格合理
交货快捷
- 为您提供全套调节阀解决方案
- 销售：0577-67310272 13706693180
- 传真：0577-21815383
- 客服QQ：3075788092
- 产品概述
产品介绍
气动薄膜单座调节阀是采用顶导向结构，配用多弹簧薄膜执行机构的气动调节阀。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失少、阀容量大、流量特性精确、拆装方便等优点。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、64(63);20(Class150)、50(Class300)、110((Class600)口径范围DN15～250。适用流体温度由-250°C～+550°C范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性有线性或等百分比，设计单位及用户可根据具体工况进行选择。
广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合
。
主要技术参数
| 公称通径DN | 15、20 | 25 | 32 | 40 | 50 | |||||||||||||||||||||||
| 阀座直径dn | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |||||||||||||
| 额定流量系数(KV) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | ||||||||||||
| 等百 分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |||||||||||||
| 额定行程L | 16 | 25 | ||||||||||||||||||||||||||
| 膜片有效面积 (cm2) | 280 | 400 | ||||||||||||||||||||||||||
| 公称通径DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||||||||||||
| 阀座直径dn | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||||||||||||||
| 额定流量系数(KV) | 直线 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||||||||||||||
| 等百 分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||||||||||||||
| 额定行程L | 40 | 60 | 100 | |||||||||||||||||||||||||
| 膜片有效面积 (cm2) | 600 | 1000 | 1600 | |||||||||||||||||||||||||
| 公称压力PN | Mpa | 1.6、2.5、4.0、6.4/2.0、5.0、11.0 | ||||||||||||||||||||||||||
| Lb | ANSI：Class150、Class300、Class600 | |||||||||||||||||||||||||||
| 气源压力(MPa) | 0.14/0.25/0.3 | |||||||||||||||||||||||||||
| 电 源 | 220VAC、380VAC | |||||||||||||||||||||||||||
| 允许泄漏量 | 硬阀芯：IV级(10-4×Kv) 、软阀芯：VI级 见GB/T4213-2008 | |||||||||||||||||||||||||||
1. 弹簧范围：气开式优先选用40-200Kpa及80-240Kpa;气闭式优先选用20-100Kpa及 40-200Kpa, 可选用其它弹簧范围。
2. 工作温度划分是根据阀体材料的压力-温度等级(GB9131-94)、使用工况、阀门的密封件材料等综合因素来划分的,各国划分是有细微区别的，甚至每个厂家因使用的材料不一也会导致温度划分不一样。
主要零件材料
| 零件名称 | 材 料 |
| 阀体、阀盖 | WCB（ZG230-450）WCC（ZG270-500）WC6（ZG15CrMo） CF8（304）CF8M（316）CF3（304L）CF3M（316L） |
| 阀芯、阀座 | 304（0Cr18Ni9）316（0Cr17Ni12Mo2）316L（00Cr17Ni14Mo2）并堆焊司太莱合金 17-4PH（沉淀硬化型不锈钢） |
| 填料 | PTFE（聚四氟乙烯）R.TFE（增强聚四氟乙烯）Grafoil（柔性石墨） |
| 密封垫片 | XB350（石棉橡胶板）、PTFE、柔性石墨夹金属 |
| 膜盖 | A3（Q235镀漆或喷塑）304（特殊情况下采用） |
| 波纹膜片 | 丁睛橡胶夹增涤纶织 |
| 弹簧 | 60Si2Mn 50CrVA |
| 阀杆 | 304 316 316L 17-4PH |
