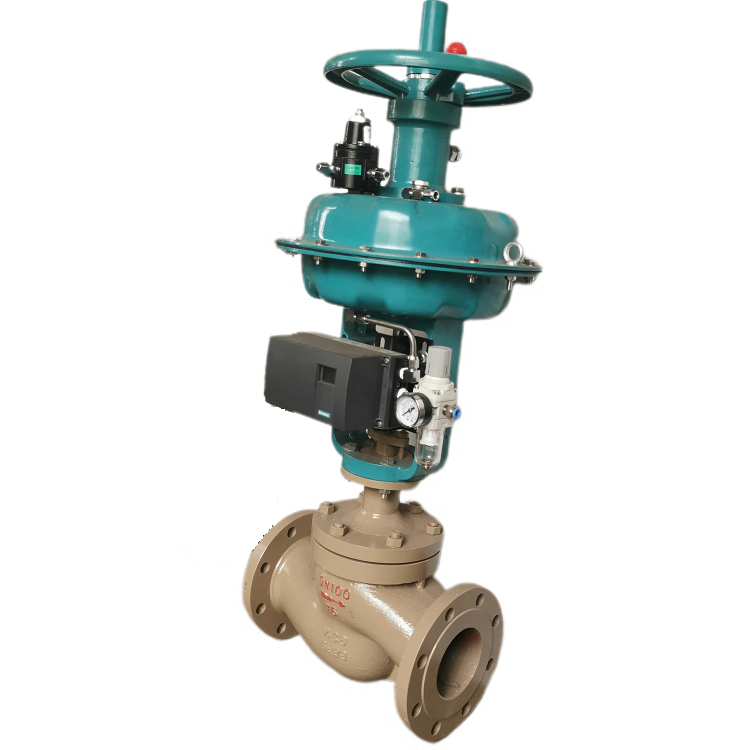

ZJHP 气动薄膜套筒调节阀 带手轮
概述：
产品介绍
薄膜气动调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大的，而允许泄漏量也较大的不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型、高温型等多种品种。产品公称压力等级有PN16、25、40、64;阀体口径范围DN25～450。适用流体温度有-250。C～+560。C范围内多种档次。泄漏量标准为Ⅱ级Ⅲ级。软密封可达VI级;流量特性为线性或等百分比。多种多样的品种规格可供选择。本厂产品可等同国产ZMAN、 ZMBN、ZHAN、ZHBN 、ZJHN、VN及其变形产品。
产品特点
1.顶、底双导向双座调节阀,工作时稳定性好。
2.有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
3.阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
4.不平衡力小,允许使用压差较大。
5.执行机构采用多弹簧机构,高度减小30%,重量减轻30%。
6.可调范围大,固有可调比为50。
规格与技术参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 额定流量系数（Kv） | 直 线 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | |||
| 等百分比 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||
公称通径DN（mm） | 250 | 300 | 350 | 400 | ||||||||||
| 额定流量系数（Kv） | 直 线 | 1100 | 1760 | 2750 | 4400 | |||||||||
| 等百分比 | 1000 | 1600 | 2500 | 4000 | ||||||||||
| 额定行程L（mm） | 100 | |||||||||||||
| 膜片有效面积Ae（cm2） | 1600 | |||||||||||||
| 公称压力 PN
| MPa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | ||||||||||||
| Bar | 16, 25, 40, 64(63)/20, 50, 110 | |||||||||||||
| Lb | ANSI: Class150、Class300、Class600 | |||||||||||||
| 固有流量特性 | 直线(尽量少用)、等百分比(优先采用) | |||||||||||||
| 固有可调比（R） | 50 | |||||||||||||
| 弹簧范围Pr（KPa） | 20～100 40～200 20～60 60～100 80～240 | |||||||||||||
| 气源压力Ps（MPa） | 0.14～0.4 | |||||||||||||
| 允许泄露量（l/h） | Ⅱ级(5x10-3x阀额定容量) 金属硬密封 | |||||||||||||
| 工作温度 t（°C）
| 常温型 | -20～200 -40～250 -60～250 | ||||||||||||
| 散热型 | -40～450 -60～450 | |||||||||||||
| 高温型 | (使用高温材料)450～650 | |||||||||||||
| 低温型 | -60～-100 -100～-200 -200～-250 | |||||||||||||
| 调 节 切断型
| -40~150（阀芯夹PTFE） -60~200（阀芯夹增强PTFE） | |||||||||||||
1.本产品性能指标贯彻GB/T4213-2008标准
2 对于DN25以下没有双座阀之说,DN250-500不是全国统设产品,KV值要注意!
3.可选用其它弹簧范围
连接尺寸及标准
法兰标准按ANSI B16.5(默认标准)也可按JB/T79.1-94, JB/T79.2-94 或HG20592～HG20635-97。
法兰密封面型式:PN16为凸面法兰;PN25为凸面法兰PN40、PN64(63)为凹凸面法兰。
阀体为凹面法兰·法兰端面距按ANSI B16.10(其它标准须指明)。
焊接连接坡口按：ANSI B16.11。
执行机构气信号接口:内螺纹M10x1(DN≤100), 内螺纹M16x1.5(DN>100)。
阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI，JIS,DIN等。
订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)、公称压力(MPa)
·阀盖型式
·阀体法兰标准
·阀体结构长度( 法兰面距L)
·额定流量系数(Kv)
·固有流量特性
·介质名称、状态
·工作温度及范围
·整机作用方式(气开还是气关)
·阀体、阀内件及填料材质
·附件要求
电-气阀门、空气过滤减压器、保位阀、阀位传送器、顶装手轮等
·其他特殊要求
