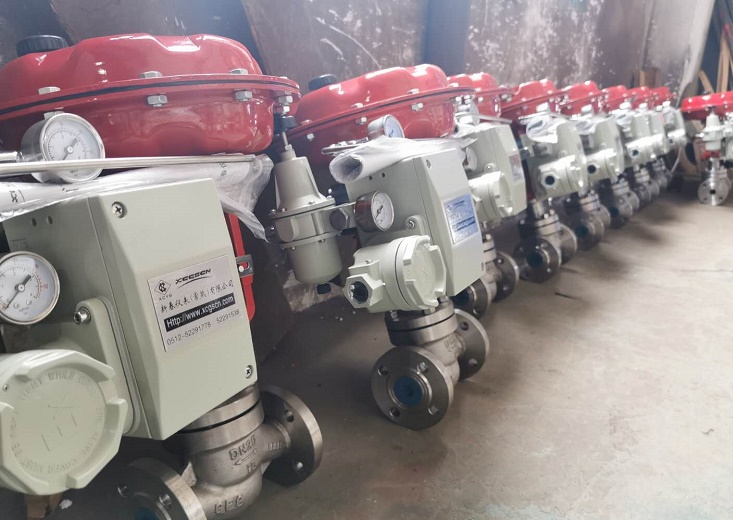

ZJHP 气动薄膜单座调节阀

ZJHP 气动薄膜单座调节阀

  • 质量稳定
  • 价格合理
  • 交货快捷
为您提供全套调节阀解决方案
销售:0577-67310272 13706693180
传真:0577-21815383
客服QQ:3075788092
  • 产品概述

                                                                                             ZJHP 气动薄膜单座 套筒调节阀

  ZJHP型 气动薄膜套筒调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性、拆装方便等优点。广泛应用于控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。



单座式适用于允许泄漏量小阀前后压差不大的工作场合,套筒式则特别适用于允许泄漏量小阀前后压差相对较大的工作场合。

结构优性: 等截面低流阻流道,额定流量系数大阀体参数
调节型好: 可调范围大,流量特性可选等百分比或线性公称压力 PN16、PN25、PN40、PN64
密封性好: 可选择软密封、波纹管密封,提高密封性能连接方式 法兰式、(特制:焊接式)
广泛应用: 多种阀座结构、散热片,适应不同压差温度阀体材质 WCB、SS304、SS316、SS316L



阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊
技术参数密封材料 PTFE、硬密封、特殊高温材料
动作方式 气开式、气关式波 纹 管 SS、SS304、SS316
阀座结构 M套筒填 料 聚四氟乙烯、柔性石墨
流量特性 等百分比、线性推 杆 衬套2Cr13 1Cr18Ni9Ti
可调范围 50:1垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
信号范围 Pr:0.2~1bar、0.4~2bar法兰标准 GB9113-88、JB/T79-94、GB2555-81
气源压力 Ps:1.4bar~4bar




密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ功能附件选项
环境温度 - 30℃~+70℃(防爆型见定位器参数)E-防爆型(电气定位器防爆等级可选:隔爆型、本安型)
基本误差 ±2.5%X-带信号反馈(电气定位器带反馈或另配阀位变送器)
输入信号 4~20mA DC、0~10V DCS-带手轮机构
输出信号 4~20mA DC、0~10V DCQ-完全切断型
防爆等级 dIIBT4/T5/T6、dIICT4/T5/T6、本安型附件:电气定位器、空气过滤减压器、锁气保位阀、电磁阀










































规格与技术参数
公称通径DN(mm)20253240506580100125150200
额定流量系数Kv直线6.91117.427.54469110176275440690
等百分比6.31016254063100160250400630
额定流程L(mm)16254060
膜片有限面积Ae(cm2)2804006001000
允许泄漏量硬阀座:IV级(10-4阀额定容量) 软阀座:VI级
工作温度t常温型-20℃~200℃、-40℃~250℃、-60℃~250℃
散热性
