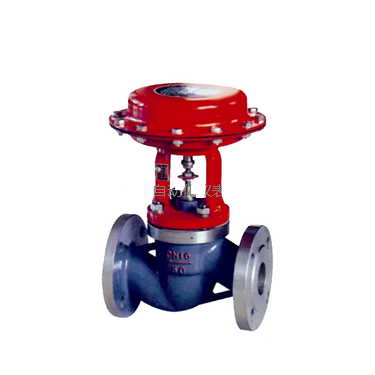

ZSQP 气动薄膜切断阀

ZSQP 气动薄膜切断阀

  • 质量稳定
  • 价格合理
  • 交货快捷
为您提供全套调节阀解决方案
销售:0577-67310272 13706693180
传真:0577-21815383
客服QQ:3075788092
  • 产品概述

                                                                                                            ZSQP 气动薄膜切断阀



产品概述

  ZSQP气动活塞式快速切断阀(简称活塞式切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过 程自动控制与远程控制系统中。

  ■产品特点

  ·切断阀采用多弹簧执行机构与调节机构用成形支架相连,具有高度低、重量轻等特点。

  ·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。

  ·阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

  ·平衡型阀内件,提高了切断阀的许用压差。

  ·波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

  ·活塞式执行机构,操作力大,使用压差大。

  ■零件资料

  气动活塞式切断阀由气动活塞式执行机构与直行程切断阀部分组成,中间由成形支架连接而成。根据直行程直通切断阀的型式,气动活塞式切断阀可分为直通单座切断阀 (ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用 于不同的温度及压力。

  当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活 塞式切断阀控制更加方便、简捷。
