ZJHP-16 气动薄膜调节阀

概述

　　气动薄膜调节阀是生产过程控制系统的执行器中用量和最重要产品之一。本系列产品的ZJHP型气动精小型单座调节阀和ZJHM型气动精小型套筒调节阀又是其中可供用户选用通用产品之一，它广泛用于一般流体介质的工艺过程控制。

　　ZJHP系列气动调节阀，是根据引进、消化、吸收创新的指导思想，经专家反复论证深入分析国内外产品的特点，吸收国际上一代调节阀产品的优点，应用国内成熟的设计制造经验，结合用户现场实际使用和维修保养的需要，设计试制具有我国特长的新一代产品，采用了IEC国际标准。安装高度比国内外老产品降低30%，重量减轻30%，流量系数Kv值提高30%，省料节能。设计有多种法兰类型和联接间距，能替代国内外老产品，实现以国产代进口和老产品更新换代。同时具有可靠的动作性能，精确的流量特性，可调范围大，阀座泄漏量小，操作稳定。多弹簧执行机构设计。因此，本产品以上述独特优点将在各工业部门的广泛应用中取得高质量的控制效果和经济效益。

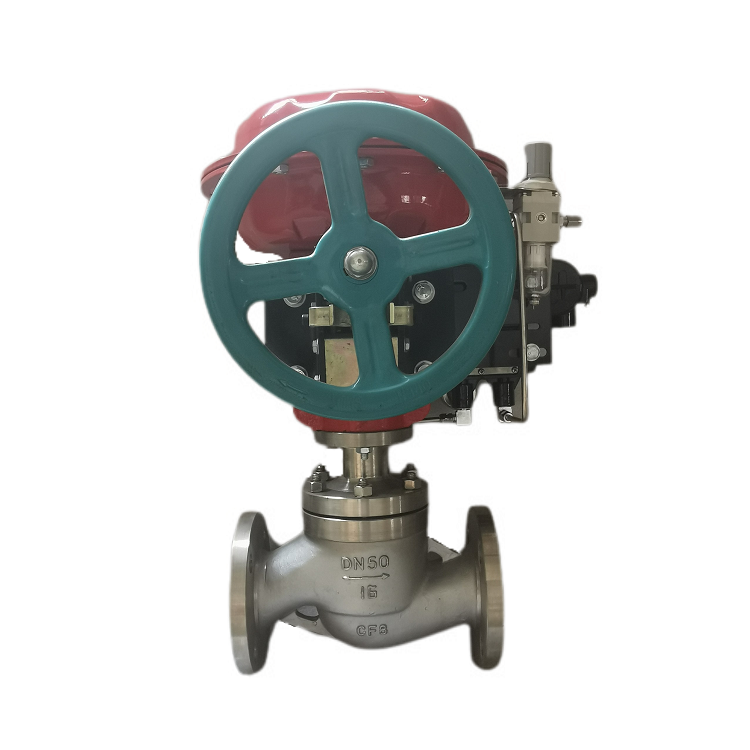

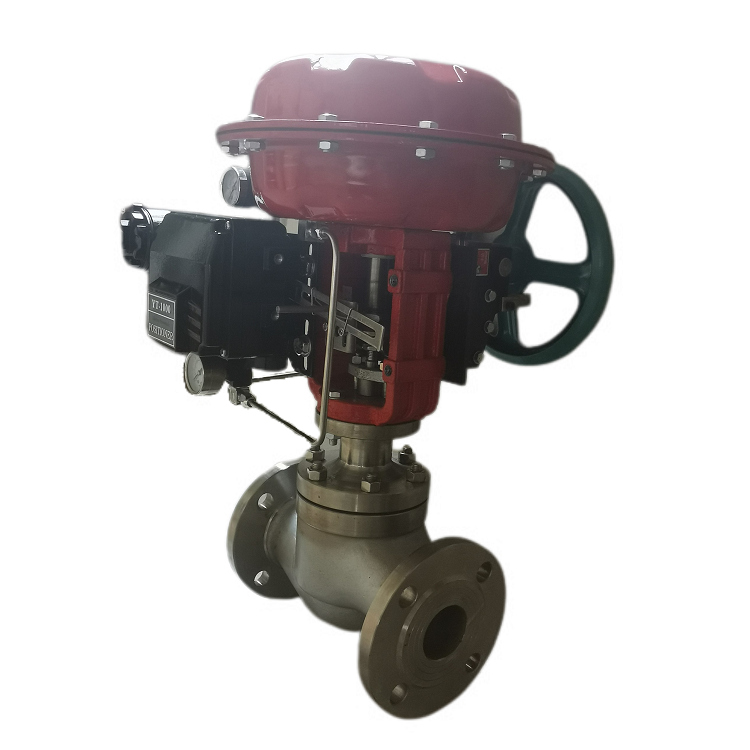

产品展示

　工作原理和结构

　　ZJHP型气动单座调节阀由ZHA（B）型气动多弹簧薄膜行机构和VJP型低流阻直通单座阀组成。

　　ZJHM型套筒调节阀由ZHA（B）型气动多弹薄膜执行机构和VJM型低流阻套筒阀组成

　　外来的气动信号压力输入膜室后，此压力作用在膜片上产生推力，此力压缩弹簧组，并使推杆移动而带动阀杆使阀芯开关，直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。依照上述原理，阀芯的行程大小与输入信号压力的大小形成一定的比例关系。

　　气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。当信号压力增加时，推杆往伸出膜室的方向动作的执行机构为正作用式，型号为ZHA型。当信号压力增加时，推杆往退进膜室的方向动作的执行机构为反作用式，型号为ZHB型。

　　ZJHP型和ZJHM型气动调节阀按照开关方式的不同可分为气关式和气开式两种。气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时，阀从全开到全关。气开式阀由反作用执行机构和阀组成，当输入信号压力由下限值改变为上限值时，阀从全关到全开。

　　气动多弹簧薄膜执行机构高度矮、重量轻、装校简便。它由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。膜片为较深的盆形，有效面积变化小，并采用优质橡胶，在-40℃至+85℃温度下使用，操作如常。压缩弹簧采用多根组合的形式。以减少高度、推杆的导向表面精细加工，提高硬度和降低粗糙度，达到减小回差和增加密封性的效果。反作用式执行机构采用O形密封圈型式，与推杆、轴套配合，结构简单，密封可靠，通过正确的设计和精确的加工，本机构省去了压缩弹簧的调节结构，可一次装成，减小调正的麻烦。推杆与阀杆的连接采用开缝螺母，装卸灵活。

　　低流阻直通单座阀和套筒阀结构简单紧凑，并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体型式，体积小、重量轻、流道设计流畅，具有高效的特点。阀体和配管的连接形式采用凸面和凹凸面法兰，适应不同的公称压力。阀体分普通型和高温型两种型式，用于不同的工作温度。单座阀阀芯形式为上导向柱塞阀，套筒阀芯为圆柱型，由套筒的内圆导向，套筒经精密加工开出一定特性的窗孔。
