  • 产品概述

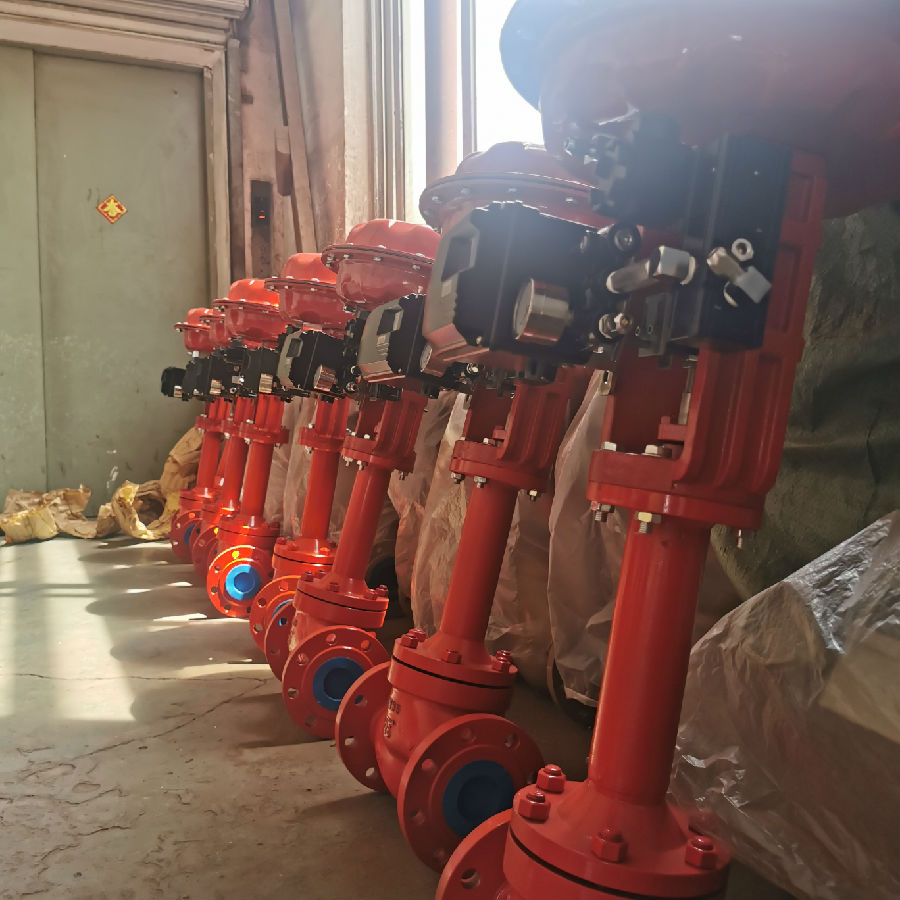

                                                                                               ZJHP-16 气动薄膜单座 套筒调节阀

概述

  气动平衡笼式调节阀 控制各种高温、低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,有呈S流线型的通道,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高, 符合IEC534-2-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。

  本产品符合GB/T4213-92标准。

气动平衡笼式调节阀主要技术参数和性能指标

 1、阀 体

型 式直通双座铸造球型阀
公 称 通 径32、40、50、65、80、100、125、150、200、250、300、350mm

公 称 压 力ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式法兰连接密封面型式FF、RF、RJ、LG、MFM
法兰标准JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接嵌接焊SW
材料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖常温型(P)-5~+230℃
伸长I型(EI+230~+566℃
伸长II型(EII)-100~-45℃
伸长III型(EIII)-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压 盖 型 式螺栓压紧式
填 料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料


2、阀内组件

阀 芯 型 式双座套筒式柱塞型阀芯
流量高容量流量特性金属阀座等百分比特性(%V)和线性特性(LV)
特性高精度流量特性金属阀座等百分比特性(%VF)和线性特性(LVF)
材 料不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


3、执行机构

型 式HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜 片 材 料乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布
弹 簧 范 围80~240KPa
供 气 压 力280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气 源 接 口RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型)
环 境 温 度-30~+70℃


4、阀作用型式

  用正作用或反作用执行机构实现阀的气-关式或气-开式

5、附件

  空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
