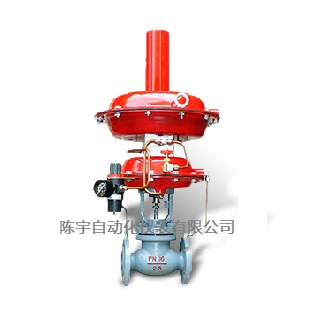

自力式带指挥器压力调节阀 产品说明
ZZYVP型指挥器操作自力式压力调节阀，是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。自力式带指挥器压力调节阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式带指挥器压力调节阀高一倍，适合于控制精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。

自力式带指挥器压力调节阀 结构与原理
ZZYVP型自力式带指挥器压力调节阀是由指挥器、调节阀、执行机构和阀后接管四部分组成。
工作原理：介质以所示箭头方向进入阀体，一路经过滤减压器减压后的压力被引入指挥器；另一路通过阀芯、阀座，节流后的压力流向阀后，并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时，其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭，切断引入主阀执行机构膜室中的压力，使主阀阀芯关闭，阀后压力随之降低。当阀后压力低于设定值时，由于指挥器主弹簧的反作用力打开指挥器阀芯，阀前压力又被引入主阀执行机构膜室产生推力，使主阀阀芯打开，阀后压力随之升高。如此往复，保持阀后压力为设定值。

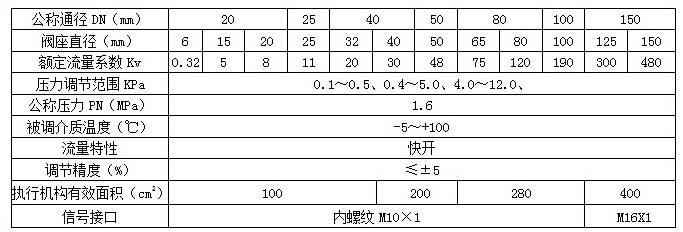

自力式带指挥器压力调节阀 性能参数

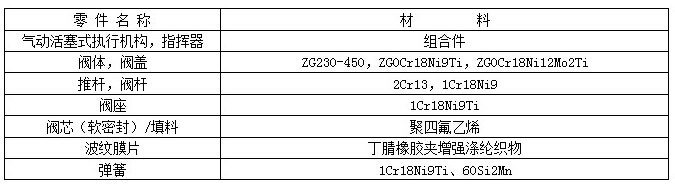

自力式带指挥器压力调节阀 零部件材料

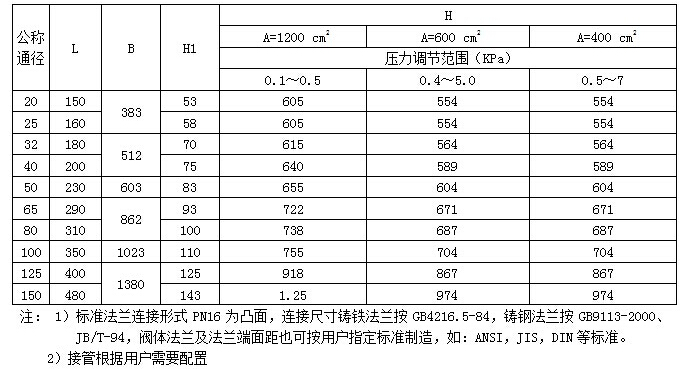

自力式带指挥器压力调节阀 外形及结构尺寸
