自立式调节阀

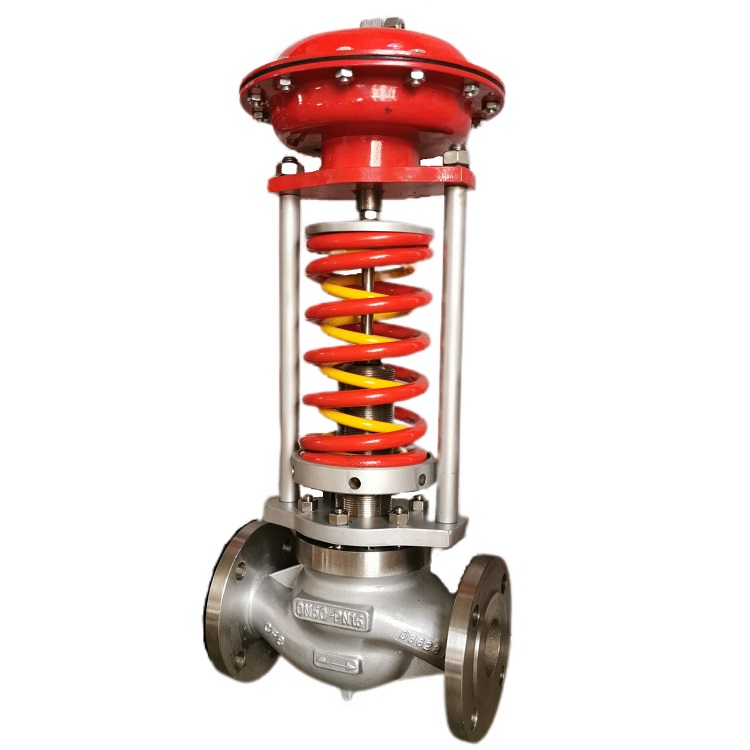

ZZYP 自力式压力调节阀

ZZYP 自力式压力调节阀

  • 质量稳定
  • 价格合理
  • 交货快捷
为您提供全套调节阀解决方案
销售:0577-67310272 13706693180
传真:0577-21815383
客服QQ:3075788092
  • 产品概述

一、自力式压力调节阀产品概述


自力式压力调节阀系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。




二、自力式压力调节阀产品特点

(1)自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
(2)压力分段范围细且互相交叉,调节精度高。
(3)压力设定值在运行期间可连续设定。
(4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
(5)橡胶膜片式检测,执行机构测精度高、动作灵敏。
(6)采用压力平衡机构,使调节阀反应灵敏、控制精确。


三、订货须知:订货时请填写《规格书》或注明一下内容:

1.产品型号
2.公称压力
3.公称通径、额定流量系数Kv
4.信号压力、弹簧范围
5.流量特性
6.阀的开关方式
7.介质工作温度范围
8.阀体、阀芯材料
9.是否带附件,说明附件型号
10.是否有其他特殊要求


阀芯型式单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)
作用型式减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)
公称通径DN15mm~300mm(1/2”~12”)
流量特性快开
调节精度±3~10%
公称压力PN系列:PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa Class系列:Class150,300,600
连接方式法兰式、焊接式、螺纹①
法兰距符合GB12221-2005①
阀体及上阀盖材质WCB、WC9、CF8、CF8M②
执行机构型式膜片式、活塞式、波纹管式
填料聚四氟乙烯、柔性石墨
表面涂层银灰色(环氧树脂);阀体为不锈钢时,本体不加涂层。

阀体及阀内件材质可按用户指定标准制造①:连接方式阀体法兰及法兰端面距可按用户指定的标准制造
