ZZVP型 自力式微压调节阀

ZZVP型 自力式微压调节阀

  • 质量稳定
  • 价格合理
  • 交货快捷
为您提供全套调节阀解决方案
销售:0577-67310272 13706693180
传真:0577-21815383
客服QQ:3075788092
  • 产品概述

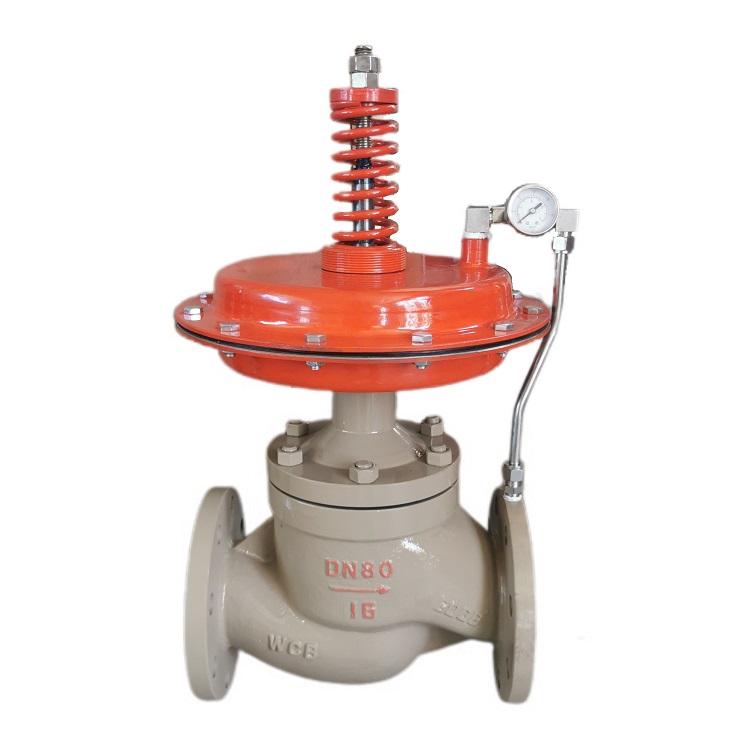

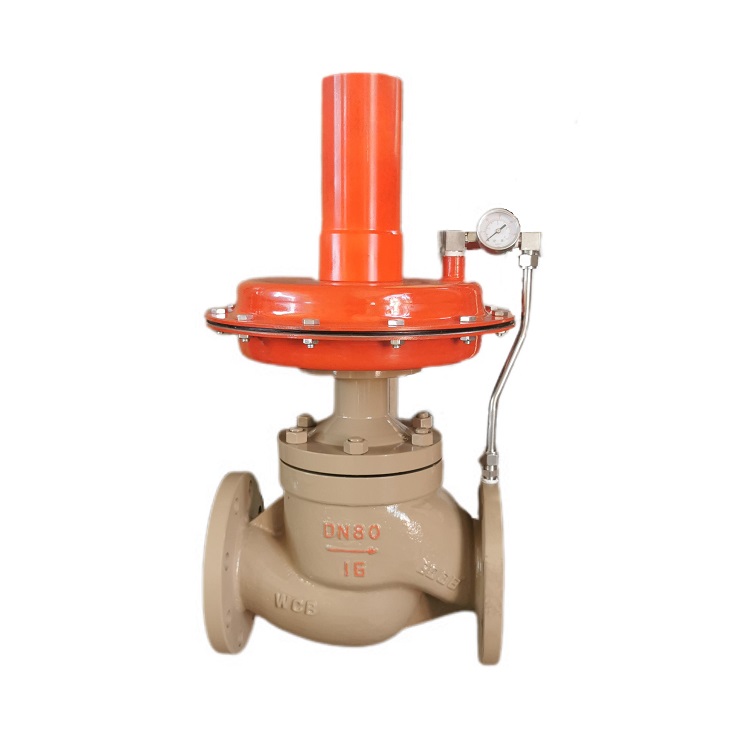

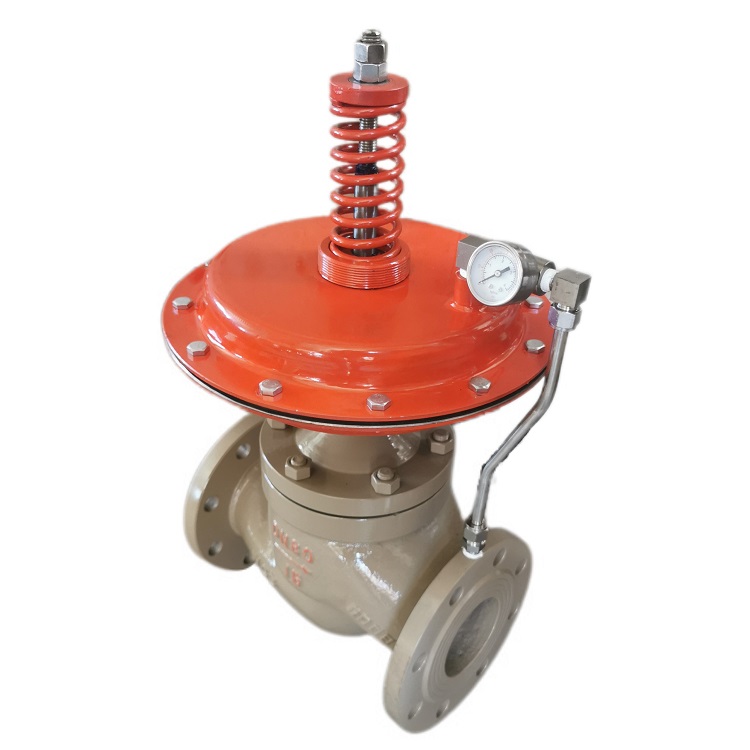

                                                                                      ZZYP-16 自力式微压调节阀 氮封阀

  概述

  ZZYP-16B(ZZDQ)氮封阀是本厂自主开发、研制的一套自力式微压力控制系统,主要用于保持容量顶部保护气(一般为氮气)的压力恒定,以避免容量内物料与空气直接按触,防止物料挥发、被氧化,以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。氮封阀被广泛应用于石油、化工等行业。

  ■ 特点

  ·无需外加能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本;

  ·氮封装置供氮、泄氮压力设定方便,可在连续生产的条件下进行;

  ·压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳;

  ·采用无填料设计,阀杆所受磨擦力小,反应迅速,控制精度高;

  ·供氮装置采用指挥器操作,减压比可达100:1,减压效果好,控制精度高;

  ·为确保储罐的安全,需在罐顶设置呼吸阀;

  ·呼吸阀仅起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。





■主要技术参数及性能指标

公称通径DN(m)




  25




  32




  40




  50




  65




  80




  100



阀座直径dn(mm)




  5




  6




  7




  8




  10




  12




  15




  20




  25




  32




  40




  50




  65




  80




  100



额定流量系数Kv




  0.2




  0.32




  0.5




  0.8




  1.8




  2.8




  4.4




  6.9




  11




  20




  30




  48




  75




  120




  190



额定行程L(mm)




  8




  10




  14




  20




  25



流量特性




  快开



压力调节范围(kPa)




  0.4~5.5、5~10、9~14、13~19、18~24、22~28

  27~33、31~38、36~44、42~51、49~58、56~66



公称压力PN(MPa)




  1.6 2.5 4.0



被调介质温度(℃)




  ≤80



调节精度(%)




  ±5%



允许泄漏等级




  标准级:Ⅳ级(GB/T4213-92) 严密型:Ⅵ级(GB/T4213-92)
