  • 产品概述

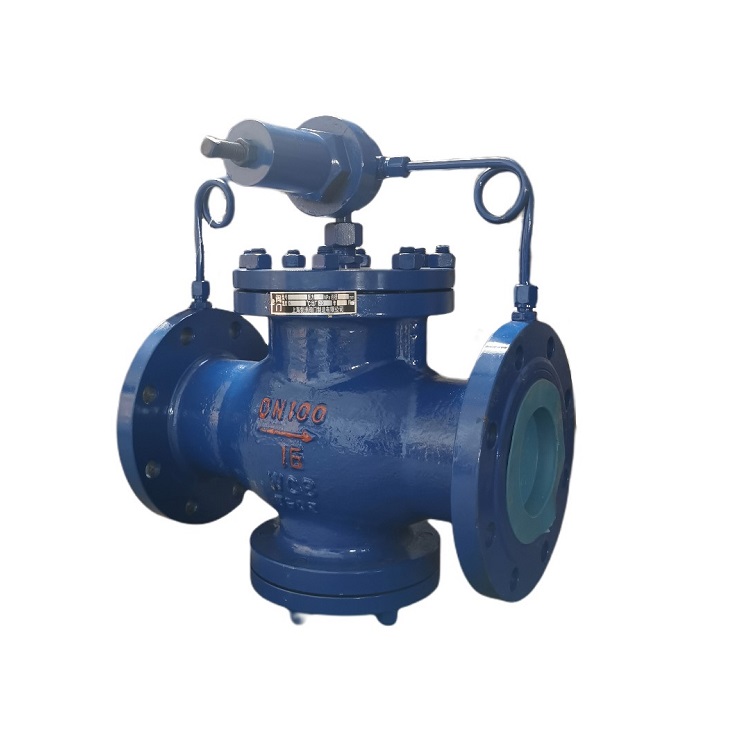

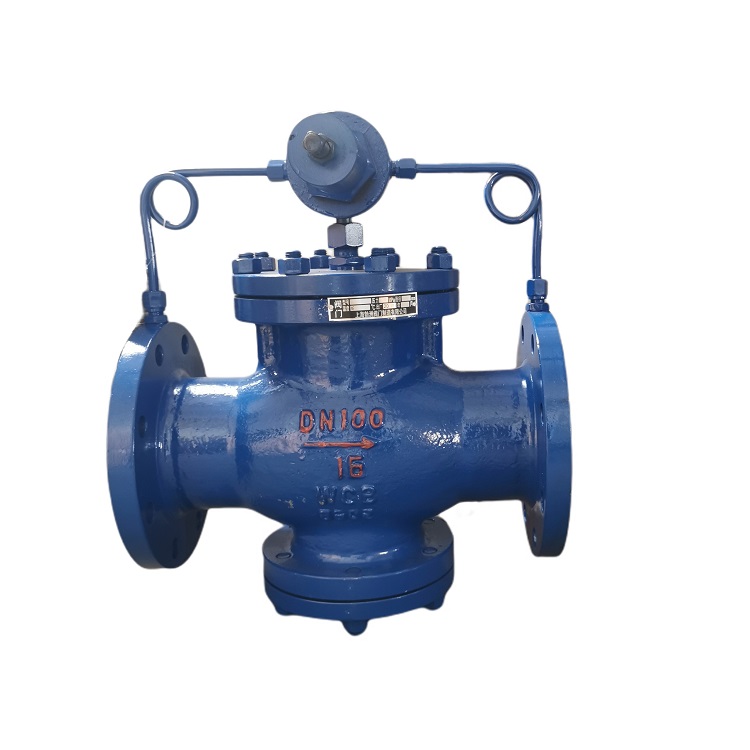

一、YK43X/F气体减压阀--结构特点和用处


  YK43X/F气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。



二、YK43X/F气体减压阀--主要技术参数和性能指标


公称压力(Mpa)

1.62.54.06.410.016.0
壳体试验压力(Mpa)*2.43.756.09.615.024
密封试验压力(Mpa)1.62.54.06.410.016.0
最高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)0.1-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
最小压差(Mpa)0.150.150.20.40.81.0
渗漏量X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989


*:壳体试验不包括膜片、顶盖


三、YK43X/F气体减压阀--主要零件材料



零件名称零件材料
阀体 阀盖 底盖WCB/FCB*
阀座 阀盘2Cr13/304*
缸套2Cr13/25(镀硬铬)/304*
活塞2Cr13/铜合金/铜合金*
活塞环合金铸铁/对位聚苯*
导阀座 导阀杆2Cr13/304*
膜片1Cr18Ni9Ti
主阀 导阀弹簧50CrVA
调节弹簧60Si2Mn
密封垫(X/F型号)橡胶/聚四氟乙稀
导阀体 导阀盖25/304*


*:用于氧气介质时的材料


四、YK43X/F气体减压阀--流量系数(Cv)



DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

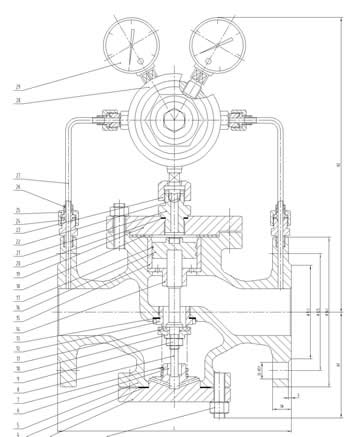

五、YK43X/F气体减压阀--外形尺寸(PN1.6~4.0)





公称通径DN外 形 尺 寸
LHHl
1.6/2.5MPa4.0MPa
1516018029090
2016018030098
25180200300110
32200220300110
40220240320125
50250270320125
65280300325130
80310330365160
100350380365170
125400450475200
150450500475210
200500550515240
250650560290
300800705335
350850745375
400900780405
450900730455
500950835465


六、YK43X/F气体减压阀--外形尺寸(PN6.4~16)


公称通径DN外 形 尺 寸
LHHl
6.4MPa10.0/16.0MPa
15180180300100
20180200310105
2520022031120
32220230310120
40240240335135
50270300335135
65300340340140
80330360380170
100380380185
125450490215
150500490225
200550535260
250650580310
300800725355
350850765395
400900800435
500950855495
